Rincian produk
Tempat asal: Cina
Nama merek: daisen
Sertifikasi: RoHS, ISO, UL, CE, SGS
Nomor model: DS
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1pcs
Harga: Negotiation
Kemasan rincian: kayu
Waktu pengiriman: 3 hari
Syarat-syarat pembayaran: L/C, T/T, Uang Gram
Nomor model.: |
DS-. DS-. 73 73 |
Merek dagang: |
DS |
Spesifikasi: |
diameter 7,3 meter |
Asal usul: |
Cina |
Kode HS: |
841459100 |
Pelabuhan: |
Guangzhou, Cina |
Paket Pengangkutan: |
paket kayu |
Bahan: |
Kipas Aluminium |
Bahan Pisau: |
Paduan Al-Mg |
Jenis: |
Kipas Aksial |
Jenis Arus Listrik: |
AC |
Pemasangan: |
kipas langit-langit |
Sertifikasi: |
ISO |
Nomor model.: |
DS-. DS-. 73 73 |
Merek dagang: |
DS |
Spesifikasi: |
diameter 7,3 meter |
Asal usul: |
Cina |
Kode HS: |
841459100 |
Pelabuhan: |
Guangzhou, Cina |
Paket Pengangkutan: |
paket kayu |
Bahan: |
Kipas Aluminium |
Bahan Pisau: |
Paduan Al-Mg |
Jenis: |
Kipas Aksial |
Jenis Arus Listrik: |
AC |
Pemasangan: |
kipas langit-langit |
Sertifikasi: |
ISO |
Prinsip kerja:

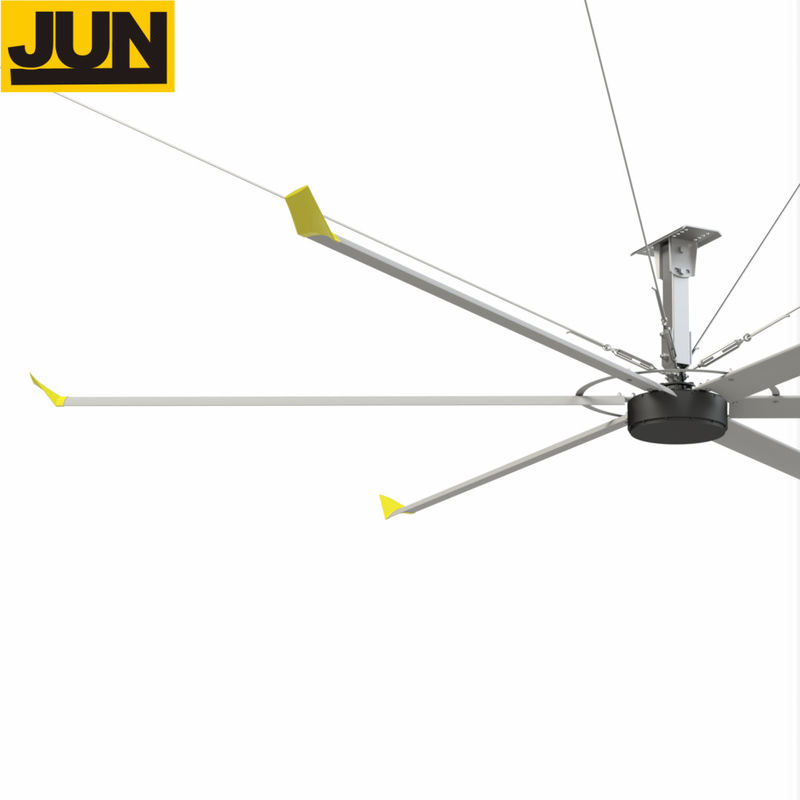

Penggemar langit-langit besar adalah seri produk khusus dikembangkan untuk penghematan energi,peningkatan lingkungan kerja.pendingin bukan satu-satunya cara untuk mencapai efek pendinginan dan kenyamanan. Daerah kipas angin bisa bertiup ditentukan oleh dimensi diameternya, tetapi tidak ada hubungannya dengan kecepatan.kipas industri dengan diameter besar dan kecepatan rendah menggabungkan semua karakteristik ini .
Setelah bertahun-tahun penelitian dan eksplorasi yang mendalam, dengan mengintegrasikan teknologi penerbangan canggih di luar negeri, kami Dai Sen mengembangkan semacam bilah baling-baling dengan kinerja yang luar biasa,itu sesuai dengan angin yang terus menerus dan tenang dengan berputar perlahanVolume besar aliran udara yang dihasilkan oleh bilah yang unik dan sangat efisien mendorong ke bawah, sehingga knalpot baling-baling hampir sempurna dibangun.
Hal ini mendorong volume besar aliran udara ke tanah,dan dibangun aliran udara tingkat tinggi tertentu bergerak horizontal,sehingga menghasilkan sirkulasi udara secara keseluruhan.Keuntungannya adalah cakupan tanah secara keseluruhan dan sirkulasi udara tiga dimensi.
Kecepatan angin yang dihasilkan oleh "Large industrial ceiling fan" adalah sekitar 1-3m/s, sepenuhnya dihitung berdasarkan perasaan pendinginan terbaik ketika aliran udara melewati kulit manusia.aliran udara yang terlalu kuat membuat orang merasa mudah tersinggung,perasaan tertiup langsung, kecepatan aliran udara yang terlalu tinggi juga membuat orang pusing, hanya melalui penguapan kulit menggabungkan kecepatan angin, dapat mempercantik perasaan orang dingin.
"DAISEN"standar teknis kipas langit-langit industri
Umum
Nomor Model ----------------------------------------------------------------------------------DS-7.3
Modus operasi --------------------------------------------------------------------------------------------------------------------Melaju ke depan
Diameter ------------------------------------------------------------------------------------ 24 kaki persegi / 7,3 meter
Blade Style -------------------------------------------------------------------------------------------------- Airfoil/OP
Jumlah pisau ------------------------------------------------------------ 6
Kekuatan kuda nominal -------------------------------------------- 2,0 HP / 1,5 kW
Berat gantung (rata-rata) ---------------------------------------------- 156Kg
Berat pengiriman (Termasuk kotak kontrol, perangkat keras pemasangan) (rata-rata) 186 Kg
Maksimal dB
(* Nilai dB diperoleh dengan pengujian. Nilai aplikasi/instalasi spesifik dapat bervariasi.
Kinerja (pada kecepatan maksimum)
Perpindahan (fwd, bertiup ke bawah) ---------- 16800 CMM ((m3/min)
Kecepatan maksimum 50 rpm
Penggunaan daya @ Max. Kecepatan ----------------------- 1,5 kW
Efisiensi @ 100% Max. Kecepatan ------------------------------------------ 8.53CMM/Watt
Luas Efektif Maksimal ((bervariasi sesuai dengan ketinggian instalasi yang berbeda, serta di bawah rintangan) --600-1400 m2
Jarak Industri Tipikal ---------------------------------------------12-40 Meter
Pemasangan Hardware
Standar mount
Universal I-Beam Clamp w/ Swivel Joint dan 250mm Drop
Glulam Mount (Optional) Brackets w/ Swivel Joint & 200MM Drop
Ekstensi Drop tambahan (Puyou)--------- Sampai 2m dalam 20cm Increments
Motor
Motor roda gigi --------------------------------------------------- CV40-30-1500
struktur bantalan ----------------------------------------------------------- bantalan beban berat SKF
Kehidupan desain ---------------------------------------------------- 12 tahun
HP --------------------------------------------------- 2 / 1,5 kW
Suhu operasi lingkungan ---- ---- -20 C° sampai +40 C°
Kelas Isolasi ------------------------------------------ H
Kelas Perlindungan IP 55
Kondisi kerja S 1
Faktor pelayanan 0,8/0.78
Gearbox
Tipe -------------------------------------------------------------------- Heliks 2 Tahap
Interval layanan----------------------------------------------------------------------------------------- minyak pelincir gear sintetis, bebas perawatan
Panel Kontrol Motor (MCP)
Standar Daya dan Amp Max Draw ---- --220V AC 2Ø (16A) OR 380 AC 3Ø (20A)
Lampu indikator daya----------------------------------------------------------------------------------------------------------- kesalahan/berjalan (merah/hijau)
RF Line Filter ----------------------------RF
Air Breaker Schneider 220V1Ø 16A 380V3Ø16A
Kabel VFD Motor Drive -----------------RVV1*
Konverter frekuensi
Pengontrol frekuensi tanpa tiang, (< 1.5KW) 380V/220V
Komponen Keamanan
sekrup turnbuckle
struktur anti-terjatuh mekanis
Kabel baja berlapis plastik
Blade Retainer Links (6), Safety Cable, Guy Wires (Hanya dipasang di langit-langit)
sekrup kekuatan tinggi dan kacang anti-seluncur dari 8.8,10.9, 12,9 derajat untuk struktur yang berbeda.
Jaminan
Satu tahun garansi bagian pada motor, pisau, gearbox & panel kontrol.
Model | Tegangan | Kekuatan | Diameter | Kecepatan maksimum | Volume | Tingkat kebisingan | Berat badan | |
Fengshen seires | DS-7.3 | 220V/380V | 1.5KW | 7.3M | 50 | 16800m3/menit | ≤ 60 | 156kg |
DS-6.6 | 220V/380V | 1.5KW | 6.6M | 55 | 12862m3/menit | ≤ 60 | 151kg | |
DS-6.0 | 220V/380V | 1.5KW | 6.0M | 60 | 12261m3/menit | ≤ 60 | 148g | |
DS-5.4 | 220V/380V | 1.5KW | 5.4M | 65 | 11963m3/menit | ≤ 60 | 144kg | |
Seri Fengxing | DS-4.8 | 220V | 0.75KW | 4.8M | 75 | 10675m3/menit | ≤ 40 | 60kg |
DS-4.2 | 220V | 0.52KW | 4.2M | 85 | 5213m3/menit | ≤ 40 | 56kg | |
DS-3.6 | 220V | 0.40KW | 3.6M | 95 | 3326m3/menit | ≤ 40 | 52kg | |
DS-3.0 | 220V | 0.35KW | 3.0M | 120 | 2673m3/menit | ≤ 40 | 48kg |
★perangkat penggerak
•Penggemar seri Fengxing mengadopsi pengontrol bebas sikat khusus
★Pisau kipas angin
★Komponen struktur
Perbandingan tiga metode pendinginan di pabrik 1000 meter persegi
Mode pendingin | Jumlah | Kekuatan/unit | Kekuatan tinggi | Perbandingan umum |
AC pusat | 1 | 80KW | 80KW | Dinding, pintu dan jendela pabrik harus terisolasi.dan biaya pemeliharaan mengganti elemen filter dan menambahkan pendingin tinggi |
Kipas angin industri tradisional | 40 | 0.3KW | 12KW | Pemasangan kipas dinding tradisional dibatasi oleh dinding dan kolom.Tidak aman bagi rambut anggota staf untuk dicampur ke bilah kipas, yang menempati ruang yang kecil dan mencakup masa pakai yang singkat |
7.3M kipas langit-langit industri besar | 1 | 1.5KW | 1.5KW | Luas cakupan yang besar, umur panjang, biaya pemeliharaan yang rendah, instalasi tidak menempati ruang bengkel, keselamatan dan perlindungan lingkungan |
Konsumsi energi kipas langit-langit industri besar adalah sekitar 1 / 50 dari AC pusat dan 1 / 10 dari kipas dinding industri tradisional
*** Tempat pemasangan yang cocok: Setiap struktur yang cukup tinggi dari pabrik, olahraga Pusat, logistik tempat, bengkel perbaikan mobil, supermarket, bandara, bengkel kemasan, industri peternakan, semua jenis aula, serta pusat kebugaran dll.
***Tinggi pemasangan: produk seri "Fengshen" untuk ketinggian 6 meter hingga 20 meter.
Produk seri "Fengxing" untuk ketinggian 3 meter hingga 6 meter.
*** Solusi untuk tiga jenis utama struktur instalasi seperti gambar di atas.
Ada berbagai bentuk struktur bangunan. Kami memberikan metode instalasi dari tiga struktur umum (gambar kanan):
