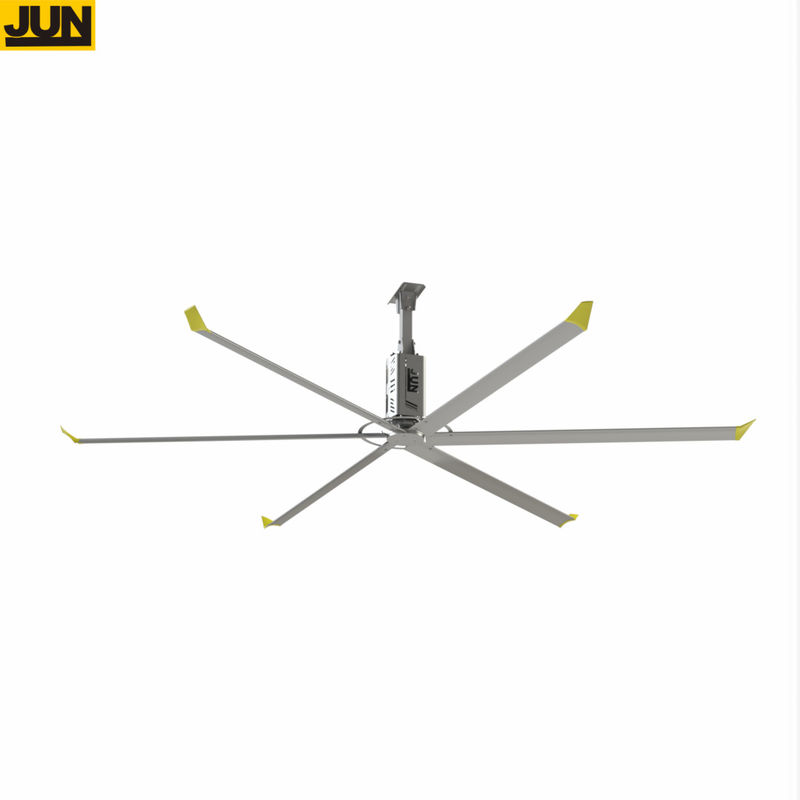

Deskripsi produk
Angin yang bertiup dari kipas langit-langit industri besar terasa seperti sistem angin alami, kecepatan angin adalah perasaan dingin terbaik dari kulit manusia.menyediakan lingkungan kerja yang cocok bagi personel di musim panas yang panasOleh karena itu meningkatkan efisiensi produksi.
Fungsi kipas:
1)ventilasi
Kipas meningkatkan pertukaran udara di seluruh ruang, desain yang sempurna dapat menghasilkan kecepatan 2-3m / s angin tiga dimensi, dan membuat Anda merasa seperti menikmati sistem angin alami.Hal ini mendorong penyebaran asapUntuk meningkatkan kualitas area kerja, menciptakan lingkungan kerja yang sehat, kering dan aman, meningkatkan efisiensi kerja.
2)kenyamanan
Ini adalah kenyamanan untuk dioperasikan, sistem kontrol mengadopsi terbaru kutub bebas sistem kontrol konverter frekuensi. selain operasi kenyamanan,antarmuka operasi manusiawi juga memungkinkan Anda menikmati keindahan elektronik dan mekanik mencapai kehidupan.- Dehumidifikasi
Karena dapat menghasilkan volume udara yang besar, secara efektif mempromosikan sirkulasi udara, sehingga kelembaban tersebar dengan baik, sangat mengurangi kemungkinan masalah seperti kutu, jamur dan sebagainya.
4)indah dan tahan lama
Setelah perawatan permukaan yang kompleks,produk dapat menghindari rasa sakit dari pembersihan periode,ratio biaya-kinerja adalah yang tertinggi,kehidupan setiap kipas dapat mencapai lebih dari 10 tahun.- penghematan energi
Kekuatan nominal motor pada kipas adalah 1.5KW, setiap kipas dapat mencakup 1000 meter persegi area kerja, 8 jam sehari, hanya 10 derajat daya konsumsi energi,dibandingkan dengan kipas angin kecil khas dan konsumsi daya tinggi AC, kipas langit-langit industri besar dapat disebut model penghematan energi, dapat sangat mengurangi biaya operasi Anda.
prinsip kerja:
Penggemar langit-langit besar adalah seri produk khusus dikembangkan untuk penghematan energi,peningkatan lingkungan kerja.pendingin bukan satu-satunya cara untuk mencapai efek pendinginan dan kenyamanan. Daerah kipas angin bisa bertiup ditentukan oleh dimensi diameternya, tetapi tidak ada hubungannya dengan kecepatan.kipas industri dengan diameter besar dan kecepatan rendah menggabungkan semua karakteristik ini .
Setelah bertahun-tahun penelitian dan eksplorasi yang mendalam, dengan mengintegrasikan teknologi penerbangan canggih di luar negeri, kami Dai Sen mengembangkan semacam bilah baling-baling dengan kinerja yang luar biasa,itu sesuai dengan angin yang terus menerus dan tenang dengan berputar perlahanVolume besar aliran udara yang dihasilkan oleh bilah yang unik dan sangat efisien mendorong ke bawah, sehingga knalpot baling-baling hampir sempurna dibangun.
Hal ini mendorong volume besar aliran udara ke tanah,dan dibangun aliran udara tingkat tinggi tertentu bergerak horizontal,sehingga menghasilkan sirkulasi udara secara keseluruhan.Keuntungannya adalah cakupan tanah secara keseluruhan dan sirkulasi udara tiga dimensi.
Kecepatan angin yang dihasilkan oleh"Kipas langit-langit industri besar"adalah sekitar 1-3m/s, sepenuhnya dihitung berdasarkan perasaan terbaik pendinginan ketika aliran udara melewati kulit manusia. aliran udara yang terlalu kuat membuat orang merasa mudah tersinggung, perasaan tertiup langsung,Terlalu tinggi kecepatan aliran udara juga membuat orang pusing, hanya melalui penguapan kulit menggabungkan kecepatan angin, dapat mempercantik orang'Rasa dingin.
"Daisene"Standar teknis kipas langit-langit industriUmumNomor Model ----------------------------------------------------------------------------------DS-7.3Modus operasi --------------------------------------------------------------------------------------------------------------------Melaju ke depanDiameter ------------------------------------------------------------------------------------ 24 kaki persegi / 7,3 meterBlade Style -------------------------------------------------------------------------------------------------- Airfoil/OPJumlah pisau ------------------------------------------------------------ 6Kekuatan kuda nominal -------------------------------------------- 2,0 HP / 1,5 kWBerat gantung (rata-rata) ---------------------------------------------- 156KgBerat pengiriman (Termasuk kotak kontrol, perangkat keras pemasangan) (rata-rata) 186 KgMaksimal dB (* Nilai dB diperoleh dengan pengujian.Kinerja (pada kecepatan maksimum)Perpindahan (fwd, bertiup ke bawah) ---------- 16800 CMM ((m3/min)Kecepatan maksimum 50 rpmPenggunaan daya @ Max. Kecepatan ----------------------- 1,5 kWEfisiensi @ 100% Max. Kecepatan ------------------------------------------ 8.53CMM/WattLuas Efektif Maksimal(bervariasi sesuai dengan ketinggian instalasi yang berbeda, serta di bawah rintangan)---- 600-1400 m2Jarak Industri Tipikal ---------------------------------------------12-40 MeterPemasangan HardwareStandar mountUniversal I-Beam Clamp w/ Swivel Joint dan 250mm DropGlulam Mount (Optional) Brackets w/ Swivel Joint & 200MM DropEkstensi Drop tambahan (Puyou)--------- Sampai 2m dalam 20cm IncrementsMotorMotor roda gigi --------------------------------------------------- CV40-30-1500struktur bantalan ----------------------------------------------------------- bantalan beban berat SKFKehidupan desain ---------------------------------------------------- 12 tahunHP --------------------------------------------------- 2 / 1,5 kWSuhu operasi lingkungan ---- ---- -20 C° sampai +40 C°Kelas Isolasi ------------------------------------------ HKelas Perlindungan IP 55Kondisi kerja S 1Faktor pelayanan 0,8/0.78GearboxTipe -------------------------------------------------------------------- Heliks 2 TahapInterval layanan----------------------------------------------------------------------------------------- minyak pelincir gear sintetis, bebas perawatanPanel Kontrol Motor (MCP)Standar Daya dan Amp Max Draw ---- --220V AC 2Ø (16A) OR 380 AC 3Ø (20A)Lampu indikator daya----------------------------------------------------------------------------------------------------------- kesalahan/berjalan (merah/hijau)RF Line Filter ----------------------------RFAir Breaker Schneider 220V1Ø 16A 380V3Ø16AKabel VFD Motor Drive -----------------RVV1*Konverter frekuensipengontrol frekuensi tanpa tiang,(1.5KW) 380V/220VKomponen Keamanansekrup turnbucklestruktur anti-terjatuh mekanisKabel baja berlapis plastikBlade Retainer Links (6), Safety Cable, Guy Wires (Hanya dipasang di langit-langit)sekrup kekuatan tinggi dan kacang anti-seluncur dari 8.8,10.9, 12,9 derajat untuk struktur yang berbeda.JaminanSatu tahun garansi bagian pada motor, pisau, gearbox & panel kontrol.Model produk
| | Model | Tegangan | Kekuatan | Diameter | Kecepatan maksimum | Volume | Kebisingankelas | Berat badan |
| Fengshen seires | DS-7.3 | 220V/380V | 1.5KW | 7.3M | 50 | 16800m3/menit | ≤60 | 156kg |
| DS-6.6 | 220V/380V | 1.5KW | 6.6M | 55 | 12862m3/menit | ≤60 | 151kg |
| DS-6.0 | 220V/380V | 1.5KW | 6.0M | 60 | 12261m3/menit | ≤60 | 148g |
| DS-5.4 | 220V/380V | 1.5KW | 5.4M | 65 | 11963m3/menit | ≤60 | 144kg |
| Fengxingseri | DS-4.8 | 220V | 0.75KW | 4.8M | 75 | 10675m3/menit | ≤40 | 60kg |
| DS-4.2 | 220V | 0.52KW | 4.2M | 85 | 5213m3/menit | ≤40 | 56kg |
| DS-3.6 | 220V | 0.40KW | 3.6M | 95 | 3326m3/menit | ≤40 | 52kg |
| DS-3.0 | 220V | 0.35KW | 3.0M | 120 | 2673m3/menit | ≤40 | 48kg |
Konfigurasi komponen utama
★perangkat penggerak•Fengshenkipas seri mengadopsi motor gearbox Taiwan/Jerman
•Fengxingseri mengadopsi industri pertama non-karbon sikat, torsi besar, DC drive motor, menggantikan motor tradisional speed reducer, mewujudkan integrasi tinggi,meningkatkan keandalan dan efisiensi transmisi
★Perangkat kontrol
•Fengshenseri kipas mengadopsi Taiwan / Jerman merek inverterTak ada langkahnyaperubahan kecepatan (pengontrol tahan ledakan opsional) untuk mengkonfigurasi pemutus sirkuitovercurrentPerlindungan overload, kipas pendingin dan komponen lainnya
•Fengxingkipas seri mengadopsi pengontrol bebas sikat khusus ★Pisau kipas angin•Bahan bilah kipas mengadopsi magnesium paduan aluminium T6 perawatan, ketahanan korosi, kekuatan tinggi, ketahanan tinggi
•Perangkat lunak simulasi fluida canggih (CFD) simulasi dan uji terowongan angin, sesuai dengan anti kelelahan aerodinamis;
•Dengan fungsi penundaan awal, beban dan dampak motor sangat berkurang, dan masa pakai panjangeh
★Komponen struktur•Bagian-bagian struktural dibentuk oleh laser Q235B, membengkokkan struktur pengeras, dan bagian paling tebal adalah 8 mm.
•Baja paduan baut kekuatan tinggi dan kacang anti-slip digunakan untuk baut.
•Struktur tegangan tali kawat baja dan turnbuckle untuk menstabilkan kipas terhadap jatuh
• Sasis terintegrasi dapat mencegah risiko patah tulang, struktur kopling anti jatuh dapat menghindari cacat sekrup, sasis dapat jatuh,desain pengaturan lubang dari struktur kayu lapis dapat mencegah geser, struktur yang dapat disesuaikan cocok untuk setiap kondisi instalasi dan lubang pinggang yang dapat disesuaikan berbentuk busur dapat disesuaikan untuk memastikan tingkat pesawat sasis bilah
Perbandingan tiga metode pendinginan di pabrik 1000 meter persegi| Mode pendingin | Jumlah | Kekuatan/unit | Kekuatan tinggi | Perbandingan umum |
| AC pusat | 1 | 80KW | 80KW | Dinding, pintu dan jendela pabrik harus terisolasi.dan biaya pemeliharaan mengganti elemen filter dan menambahkan pendingin tinggi |
| Kipas angin industri tradisional | 40 | 0.3KW | 12KW | Pemasangan kipas dinding tradisional dibatasi oleh dinding dan kolom.Tidak aman bagi rambut anggota staf untuk dicampur ke bilah kipas, yang menempati ruang yang kecil dan mencakup masa pakai yang singkat |
| 7.3Mkipas langit-langit industri besar | 1 | 1.5KW | 1.5KW | Luas cakupan yang besar, umur panjang, biaya pemeliharaan yang rendah, instalasi tidak menempati ruang bengkel, keselamatan dan perlindungan lingkungan |
Aliran udara kipas
Aplikasi pelanggan yang khas
